      Separators in the cement industry

      7.9   Types of circuits:
          - The flowsheets of main types of circuits with high-efficiency separators are shown herebelow.
          - There are a lot of other possible variants depending on the needs.
          - Cases for raw meals circuits will be presented in the chapter dedicated to high-efficiency separators for raw
            meal circuits.
          - Cases with pre-grinding systems will be presented in a different presentation.

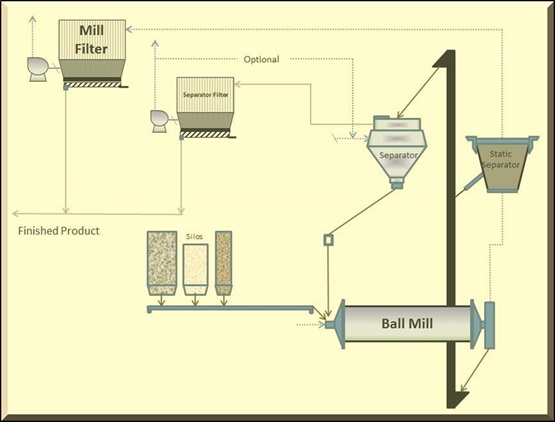

          Separator with bag filter and separated mill ventilation:
























          Comments:
          - The mill ventilation is separated
          - Right circuit if important need of cooling
          - The static separator in the mill ventilation circuit is optional
          - The product of the separator goes directly to the bag filter
          - The big advantage is that it is possible to set each circuit separately
          - This circuit requires more space and more initial investment
          - This circuit requires more maintenance

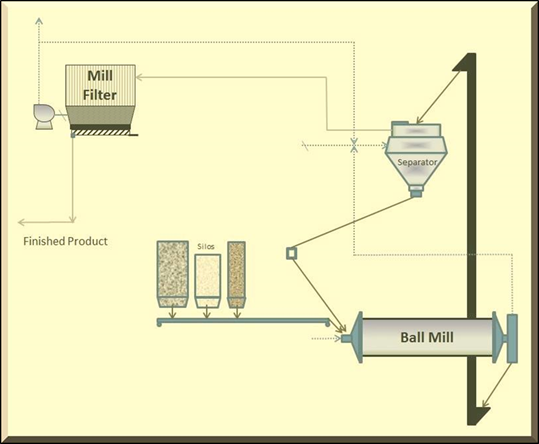

          Circuit with common bag filter:
























          Comments:
          - The ventilation is common
          - Possibility of cement cooling is limited
          - Ventilation settings can be limited due to antagonistic objectives
          - Problems of the cement mill can disturb the performance of the separator
          - This circuit requires less space and less initial investment
          - This circuit requires less maintenance

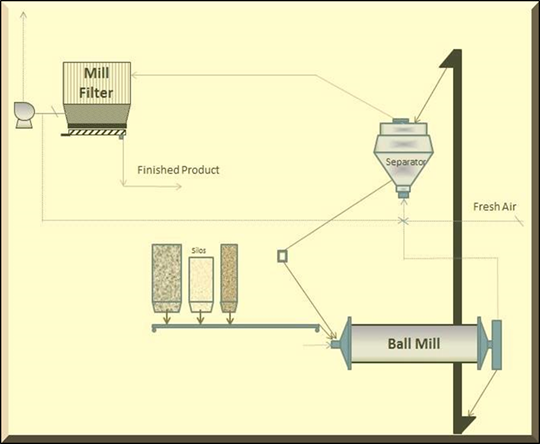

          - Other flow-sheet:
























          - Mill's air enters at the bottom of the separator like an air-swept mill circuit.
    www.thecementgrindingoffice.com

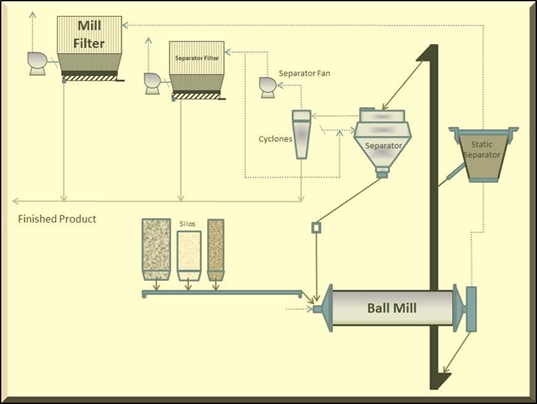

          Circuit with separator cyclones:






















          Comments:
          - The mill ventilation is separated
          - Right circuit if cooling is not necessary
          - The static separator in the mill ventilation circuit is optional
          - The product of the separator goes directly to cyclones
          - The big advantage is that it is possible to set each circuit separately
          - This circuit requires more space and more initial investment
          - This circuit requires more maintenance

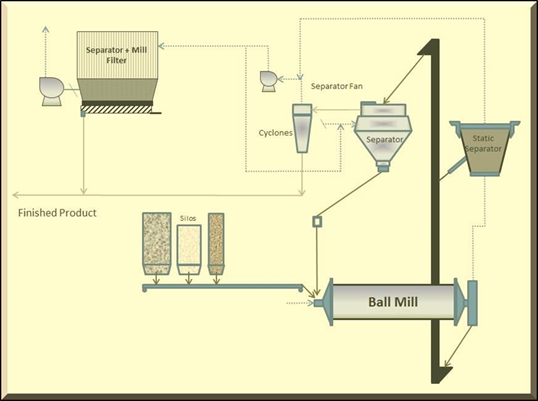

          Circuit with separator cyclones and common ventilation:






















          Comments:
          - The ventilation is common
          - Right circuit if cooling is not necessary
          - The static separator in the mill ventilation circuit is optional
          - The product of the separator goes directly to cyclones
          - Ventilation settings can be limited due to antagonistic objectives
          - Problems of the cement mill can disturb the performance of the separator
          - Uncommon circuit
    www.thecementgrindingoffice.com

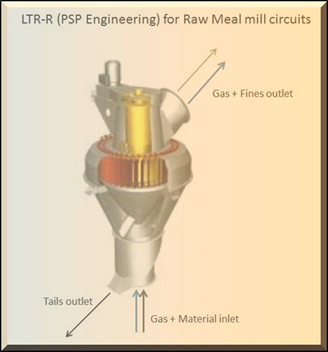

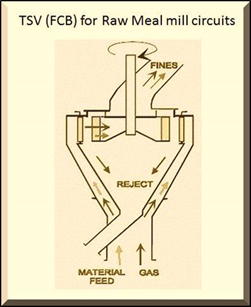

      7.10 Special designs for raw mill circuits:

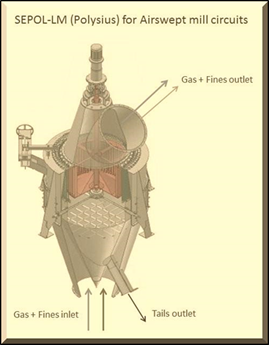

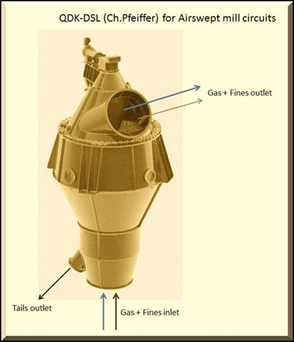

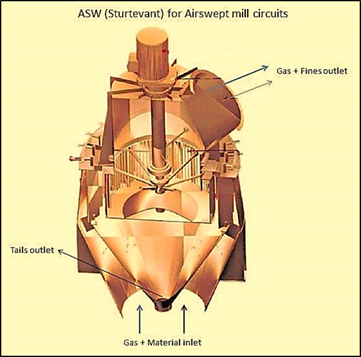

          - Some suppliers propose versions for airswept mill circuits where there is no bucket elevator.
          - For all these separators, there is a common inlet for gas and material at the bottom of the separator.
          - The principle of operation remains the same.

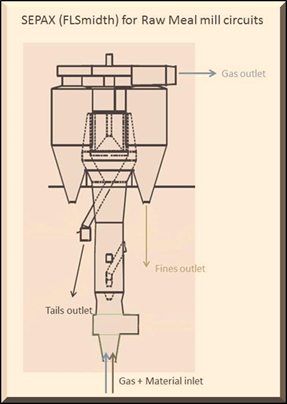

          - The Sepax has the particularity to have also a feed inlet in case of bucket elevator (Mill with central discharge for example).

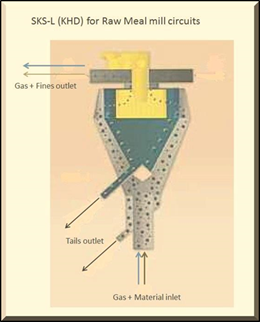

          - Idem for the Sepmaster SKS-L from KHD.

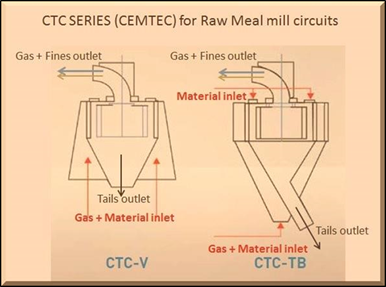

          - Some examples below:






















































































































































    www.thecementgrindingoffice.com
      7.11 Types of raw meal circuits:

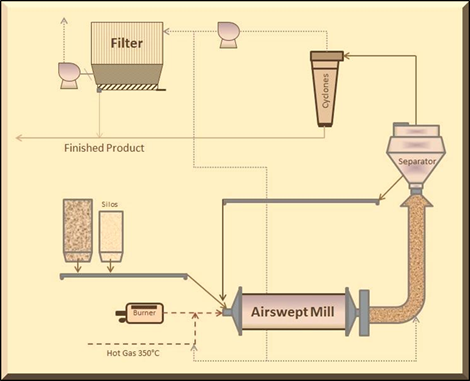

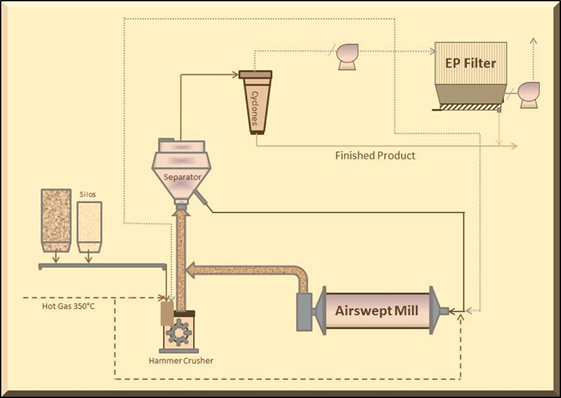

          - Airswept mill circuit:

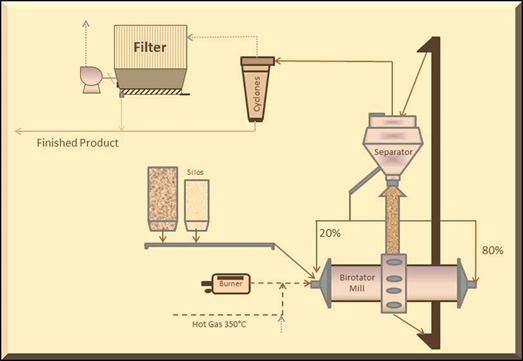

          - Central discharge mill circuit (Double rotator):





















          - Tandem circuit:






















      7.12 Example of dimensioning:
          - Expected production: 130 t/h
          - Cement: 3000 Blaine
          - Specific air load in the fines: 0,75 kg/m3 is chosen
          - Calculated air flow: 130000 divided by 0,75 = 173333 m3/h
          - Estimated circulation factor (Feed/Fines): 2
          - Feed production: 130 multiplied by 2 = 260 t/h or 260000 kg/h
          - Specific air load in the feed: 260000 divided by 173333 = 1,5 kg/m3 (it is ok because < 2,5 kg/m3)
          - Specific rotating cage load: 10 t/h.m2
          - Rotor separating area: 130 divided by 10 = 13 m2
          - Ratio cage diameter - cage height: we choose 1,5
          - We calculate with the formula: π.D.L and D = 1,5.L
          - Result: π.1,5.L.L=13 => L = 1,66m
          - Diameter of the cage: 1,66 multiplied by 1,5 = 2,49m or 2,50m
          - Speed through the cage: 173333 divided by 3600 divided by 13 = 3,7 m/sec (it is OK because < 4 m/sec)
          - Different solutions are possible in function of the customer wishes:
          - O'Sepa N-3000
          - Sepol SV-250 (but the air flow is lower than 173333 m3/h)
          - Sepax 400 in function of the air flow
          - Sturtevant SD 120 in function of the airflow
          - Sepmaster 2500 in function of the cage diameter
          - See the calculator to size a third generation separator (*):

            (*) Only for a first and rough estimation!

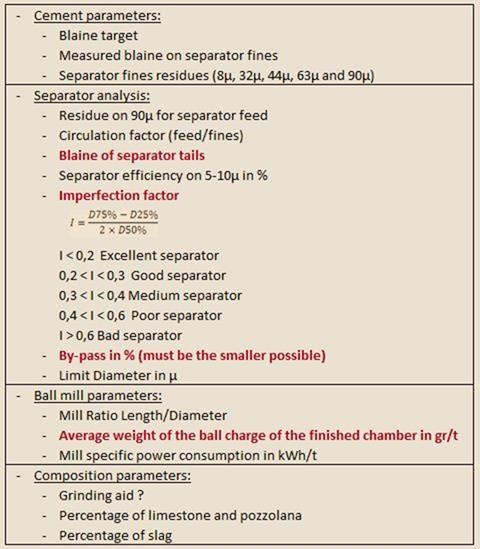

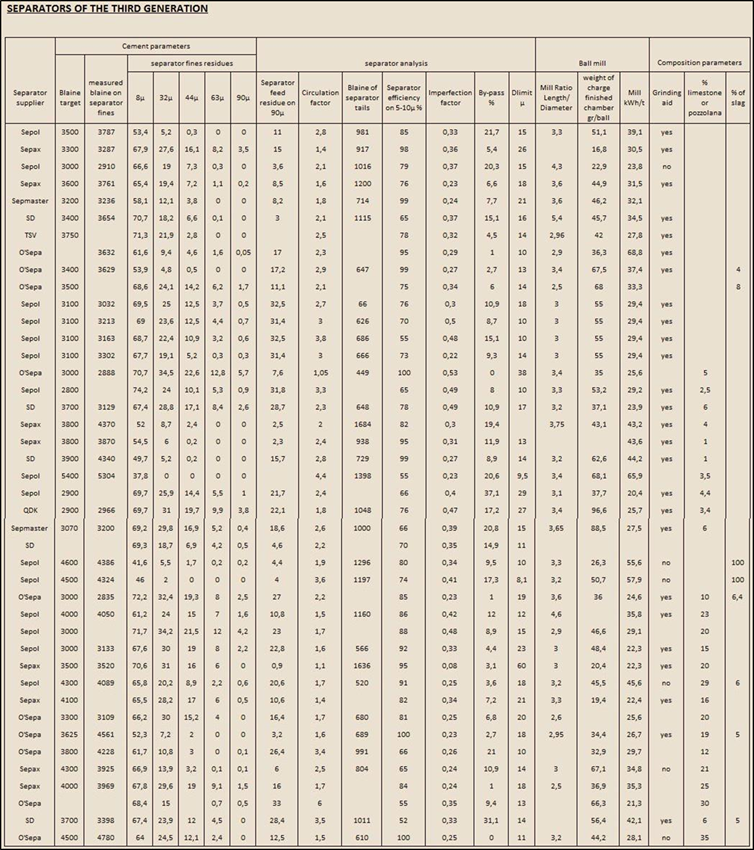

      7.13 Third generation separators data sheet:
          - The data sheet allows to have a good idea of the third generation separators efficiency.
          - The different data are explained herebelow:











































































                    Click on the picture to enlarge
